夫唯大雅，卓爾不群 -----晟矽TWS充電倉方案專用MCU
日期：2020-03-03 作者：晟矽微電
面對如火如荼的TWS市場，晟矽微電子TWS充電倉充放電管理專用MCU“MC9931”正式面市。有靈活功能需求充電倉方案中，這個單芯片可取代專用充放電管理SOC芯片加MCU的雙芯片。此次推出的產品有外置MOS的MC9931A0ZQ和內置MOS的MC9931A1ZQ兩個型號。MC9931既有專用充放電管理SOC芯片的穩定性，又有MCU的靈活性和集成度。其整體方案的高性價比可從容面對高性能、多功能與低價格諸多需求的挑戰。正所謂夫唯大雅，卓爾不群！
資源介紹
硬件資源上MC9931除內置12位高精度ADC模塊外，其特殊性在還于集成了BUCK-BOOST模塊和兩路獨立負載檢測與獨立放電MOS電路，所以其功能可覆蓋市場上大部分專用充放電管理SOC芯片而且性價比更高。MC9931還有的增值功能為內置載波通信用于耳機倉和耳機之間的通信。基于MC9931開發的軟件可用到包括：8位RISC架構CPU、 2K*16字節OTP ROM、128字節SRAM等在內的資源，給用戶提供足夠功能的自定義空間。另外，此芯片采用QFN20 3*3封裝，更好的支持散熱和簡化電路設計。
方案原理圖：（提供MOS外置和內置兩種方案）

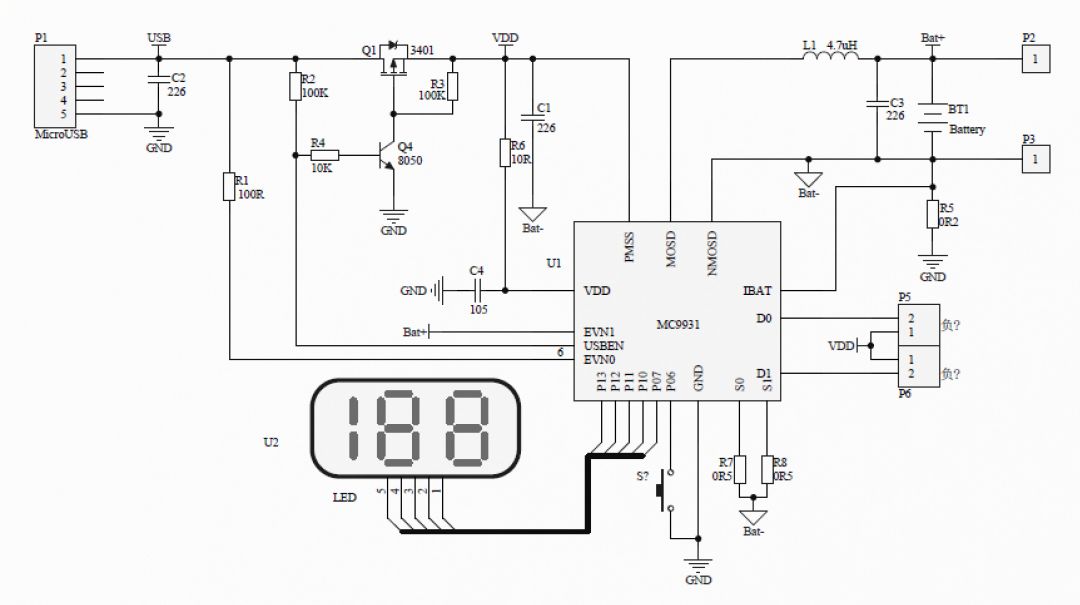

MOS外置方案MC9931A0ZQ

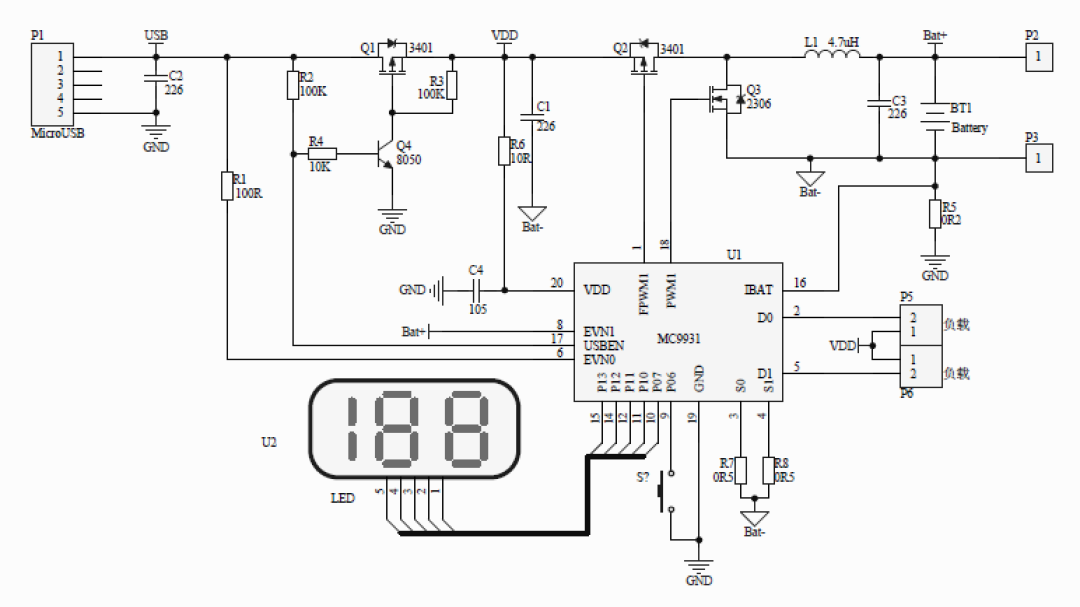

MOS內置方案MC9931A1ZQ
方案功能特點
◆5V輸入端過欠壓保護
◆電池過充過放保護
◆充電插入檢測
◆2路負載獨立控制和檢測，可做通信
◆負載小電流檢測
◆負載過流保護
◆放電超時保護
◆電量指示：1-4顆LED、數碼管等多樣化
電氣參數
充電
涓流電流
50mA
恒流電流
300mA
截至電流
50mA
輸入端欠壓電壓
4.3V
輸入電壓
4.3-5.5V
放電
輸出電壓
5V
開啟放電電流
＞7mA
充滿截至電流
7mA
保護電流
150mA
低功耗
單耳機
＜5uA
雙耳機
＜10uA
注：上述部分參數可通過程序調節。資料獲取網址：http://bbs.sinomcu.com
官方技術支持群： 814641858
